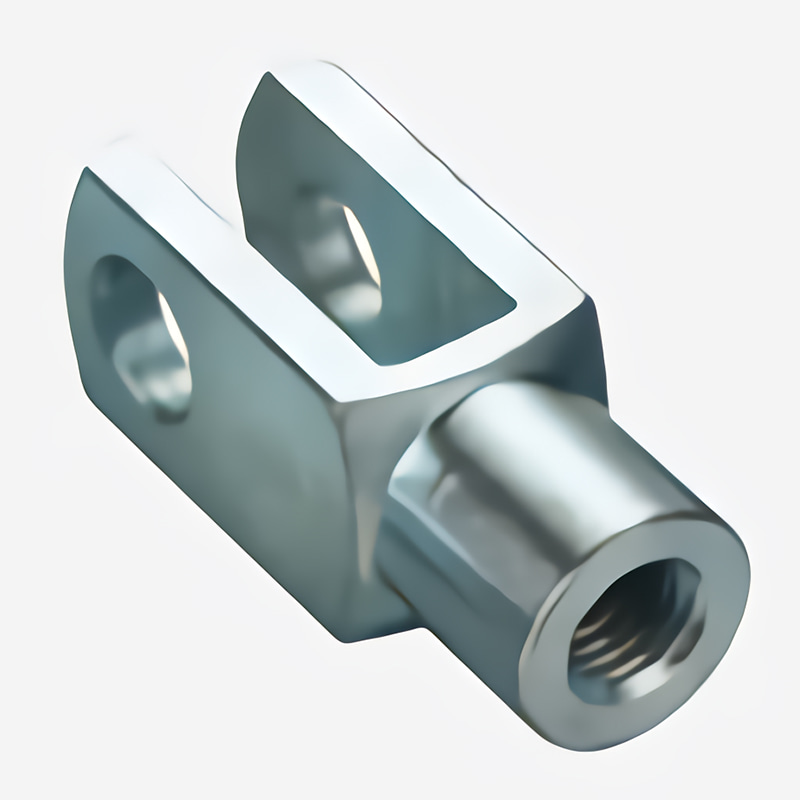

معيار DIN 71752 Clevis ، M4-M16

الجزء لا.

أبعاد

مم

وزن

كلغ

د 1

ز

أ 1

أ 2

ب 1

ب 2

د 2

د 3

F

L1

L2

L3

ص

H9

± 0.5

ح 11

0.30

-0.16

ب 13

التسامح.

± 0.3

± 0.2

± 0.5

± 0.2

G4X8

4

8

8

8

4

4

ب 13

M4X0.7

8

0.5

21

16 ± 0.3

6

0.5

0.005

G4X16

4

16

8

8

4

4

ب 13

M4X0.7

8

0.5

29

24 ± 0.3

6

0.5

0.007

G5X10

5

10

10

10

5

5

ب 13

M5X0.8

9

0.5

26

20 ± 0.3

7.5

0.5

0.009

G5X20

5

20

10

10

5

5

ب 13

M5X0.8

9

0.5

36

30 ± 0.3

7.5

0.5

0.013

G6X12

6

12

12

12

6

6

ب 13

ام 6 × 1

10

0.5

31

24 ± 0.3

9

0.5

0.015

G6X24

6

24

12

12

6

6

ب 13

ام 6 × 1

10

0.5

43

36 ± 0.4

9

0.5

0.021

G8X16

8

16

16

16

8

8

ب 13

ام 8 × 1.25

14

0.5

42

32 ± 0.4

12

0.5

0.037

G8X16FG

8

16

16

16

8

8

ب 13

ام 8 × 1

14

0.5

42

32 ± 0.4

12

0.5

0.037

G8X32

8

32

16

16

8

8

ب 13

M3X1.25

14

0.5

58

48 ± 0.4

12

0.5

0.054

G8X32FG

8

32

16

16

8

8

ب 13

M8X1

14

0.5

58

48 ± 0.4

12

0.5

0.054

G10X20

10

20

20

20

10

10

ب 13

M10X1.5

18

0.5

52

40 ± 0.4

15

0.5

0.074

(غ 10 إكس 20 فغ)

10

20

20

20

10

10

ب 13

M10X1.25

18

0.5

52

40 ± 0.4

15

0.5

0.074

G10X40

10

40

20

20

10

10

0.70

0.15

M10X1.5

18

0.5

72

60 ± 0.4

15

0.5

0.116

(غ 10 إكس 40 فغ)

10

40

20

20

10

10

0.70

0.15

M10X1.25

18

0.5

72

60 ± 0.4

15

0.5

0.116

(غ 12 إكس 24)

12

24

24

24

12

12

0.70

0.15

M12X1.75

20

0.5

62

48 ± 0.4

18

0.5

0.121

G12X24FG

12

24

24

24

12

12

0.70

0.15

M12X1.25

20

0.5

62

48 ± 0.4

18

0.5

0.121

(غ 12 إكس 48)

12

43

24

24

12

12

0.70

0.15

M12X1.75

20

0.5

86

72 ± 0.4

18

0.5

0.175

G12X43FG

12

48

24

24

12

12

0.70

0.15

M12X1.25

20

0.5

86

72 ± 0.4

18

0.5

0.175

(غ 14 إكس 28)

14

28

27

27

14

14

0.70

0.15

M14X2

24

1

72

56 ± 0.4

23

1

0.178

G14X23FG

14

28

27

27

14

14

0.70

0.15

M14X1.5

24

1

72

56 ± 0.4

23

1

0.178

G14X56

14

56

27

27

14

14

0.70

0.15

M14X2

24

1

101

85 ± 0.4

23

1

0.258

G14X56FG

14

56

27

27

14

14

0.70

0.15

M14X1.5

24

1

101

85 ± 0.4

23

1

0.258

G16X32

16

32

32

32

16

16

0.70

0.15

M16X2

26

1

83

64 ± 0.4

24

1

0.282

G16X32FG

16

32

32

32

16

16

0.70

0.15

M16X1.5

26

1

83

64 ± 0.4

24

1

0.282

G16X64

16

64

32

32

16

16

0.70

0.15

M16X2

26

1

115

96 ± 0.4

24

1

0.411

G16X64FG

16

64

32

32

16

16

0.70

0.15

M16X1.5

26

1

115

96 ± 0.4

24

1

0.411
